成本人动漫视频在线看18,日本高清视频免费,亚洲国产综合精品一区 ,亚洲欧洲国无码,成·人免费午夜无码不卡,成人无码一区二区三区,A级毛片毛片免费观看久潮喷,国产一级a这在线观看,亚洲综合无码电影网,国产午夜不卡av免费,日日噜狠狠噜天天噜av,亚洲综合精品一区二区三区,国产尤物久久久,波多野结衣AV无码中文无码,永久av在线网站,被强奸到舒服的女人黄色视频

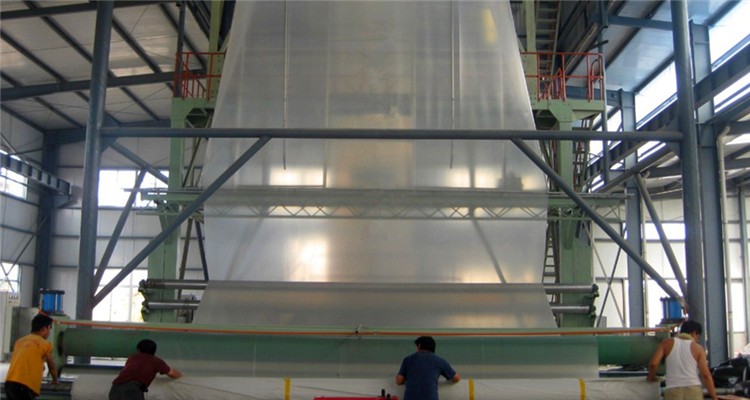

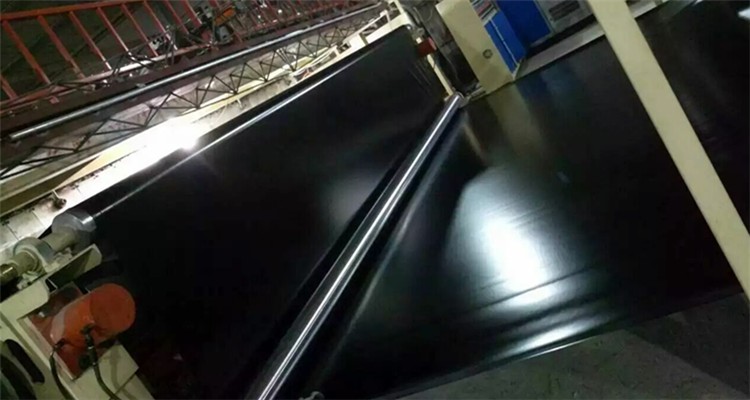

我廠HDPE土工膜生產(chǎn)設(shè)備


我公司生產(chǎn)的HDPE土工膜主要應(yīng)用于人工湖、魚池、及所有需要防滲的地方，膜厚度可做0.2-2.0毫米，一般標(biāo)準(zhǔn)件為6*50米300平米一件，根據(jù)厚度以0.8毫米分為防水板與防滲膜，產(chǎn)品：包括LDPE土工膜、LDPE土工膜、HDPE土工膜、EVA土工膜、ECB土工膜、PVC土工膜、糙面土工膜等。
功能：防滲、隔離


HDPE土工膜用途：
1.垃圾填埋場(chǎng)、污水或廢渣處理場(chǎng)防滲。
2.江堤、湖壩、尾礦壩、污水壩及庫(kù)區(qū)、渠道、蓄液池（坑、礦）。
3.地鐵、地下室和隧道、隧洞防滲襯砌。
4.路基及其它地基鹽漬防滲。
5.堤、壩前水平防滲鋪蓋，地基垂直防滲層、施工圍堰、廢料場(chǎng)。
6.海水、淡水養(yǎng)殖場(chǎng)。
7.公路、高速公路、鐵路的地基；膨脹土和濕陷性黃土的防水層。
8.屋面防滲。

防滲膜根據(jù)用途可以做透明色或者黑顏色

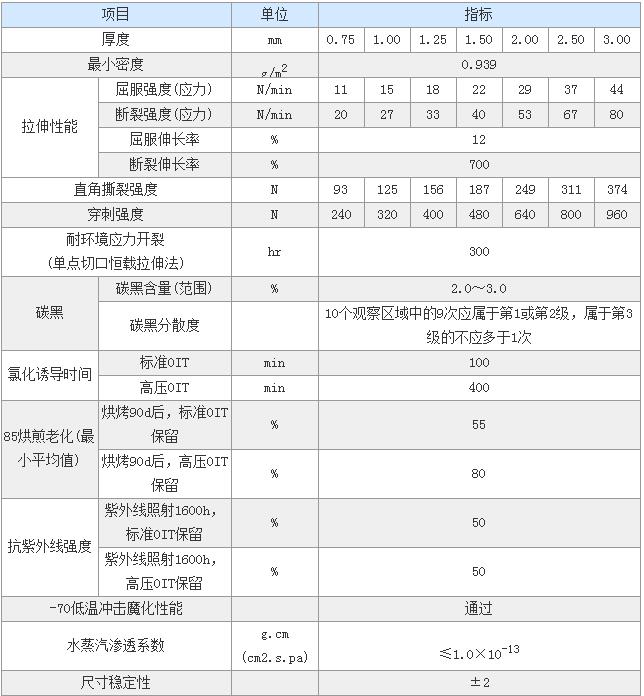

  光面HDPE土工膜技術(shù)參數(shù)表(CJ/T234-2006)：

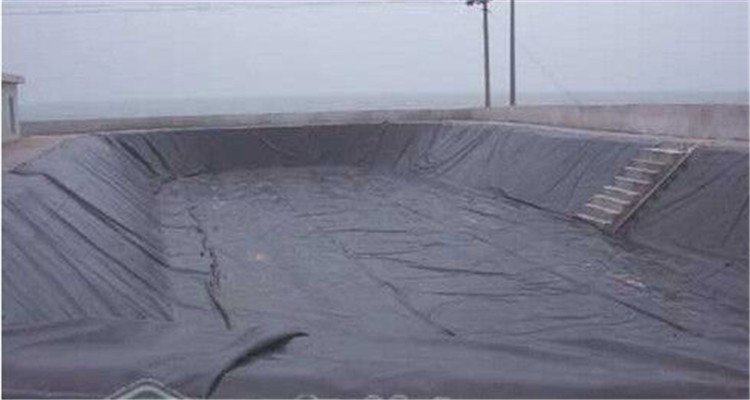

HDPE土工膜的鋪設(shè)：

1. 鋪設(shè)HDPE土工膜前應(yīng)由土建工程相應(yīng)的驗(yàn)收證明文件。

2. HDPE膜裁切之前，應(yīng)該準(zhǔn)確丈量其相關(guān)尺寸，然后按實(shí)際裁切，一般不宜按圖示尺寸裁切，應(yīng)逐片編號(hào)，詳細(xì)記錄在專用表格上。

3. 鋪設(shè)HDPE土工膜時(shí)應(yīng)力求焊縫少，在質(zhì)量的前提下，盡量節(jié)約原材料。

4. 膜與膜之間接縫的搭接寬度一般不小于10cm，通常使焊縫排列方向平行于大坡度，即沿坡度方向排列。

5. 通常在拐角畸形地段，應(yīng)是接縫長(zhǎng)度盡量減短。除要求外，在坡度大于1：6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫。

6. HDPE土工膜在鋪設(shè)中，應(yīng)避免產(chǎn)生人為褶皺，溫度較低時(shí)，應(yīng)盡量拉緊，鋪平。

7. HDPE土工膜鋪設(shè)完成后，應(yīng)盡量減少在膜面上行走、搬動(dòng)工等，凡能對(duì)HDPE膜造成危害的物件，均不應(yīng)放在膜上或攜帶在膜上行走，以免對(duì)膜造成意外損傷。

HDPE土工膜的焊接

1.熱鍥焊機(jī)焊接工序分為：調(diào)節(jié)壓力 設(shè)定溫度 設(shè)定速度 焊縫搭接檢查 裝膜入機(jī) 啟動(dòng)馬達(dá) 加壓焊接。

2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物，當(dāng)有雜物時(shí)必須在焊接前清理干凈。

3.每天焊接開始時(shí)，必須在現(xiàn)場(chǎng)先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機(jī)現(xiàn)場(chǎng)進(jìn)行剝離和剪切試驗(yàn),試樣后,便可用當(dāng)時(shí)調(diào)整好的速度、壓力、溫度進(jìn)行正是焊接。試樣上需標(biāo)明日期、時(shí)刻、環(huán)境溫度。熱鍥焊機(jī)在焊接過(guò)程中，需隨時(shí)注意焊機(jī)的運(yùn)行情況，要根據(jù)現(xiàn)場(chǎng)的實(shí)際情況對(duì)速度和溫度進(jìn)行微調(diào)。

4.焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。

5.在遇上土工膜長(zhǎng)度不夠時(shí)，需要長(zhǎng)向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字交叉。

6.相鄰?fù)凉つず缚p應(yīng)盡量錯(cuò)縫搭接，膜塊間形成的結(jié)點(diǎn)，應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點(diǎn)處應(yīng)用擠壓焊機(jī)加強(qiáng)。

7.焊膜時(shí)不許壓出死折，鋪設(shè)HDPE土工膜時(shí)，根據(jù)當(dāng)?shù)貧鉁刈兓群虷DPE土工膜性能要求，預(yù)留出溫度變化引起的伸縮變形量。

8.當(dāng)手提焊機(jī)的溫度控制所指示的焊機(jī)溫度低于200℃時(shí)，要用干凈的布或棉紗撣掉再焊，必要時(shí)應(yīng)重新打磨，切忌用手擦試。

9.當(dāng)接縫處有結(jié)露、潮濕、泥沙等影響時(shí)，處理后再進(jìn)行焊接。

10.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接，但采取防護(hù)措施是除外。

11.溫度低于5℃時(shí)，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對(duì)焊機(jī)進(jìn)行預(yù)熱處理。

12.擠壓焊接機(jī)在焊接過(guò)程中，應(yīng)該經(jīng)常檢查槍頭的滑塊，磨損較嚴(yán)重時(shí)應(yīng)時(shí)換滑塊，以免損傷膜面。

13.土工膜在焊接時(shí)應(yīng)該采用穩(wěn)壓性能好的發(fā)電機(jī)供電，在情況下采用當(dāng)?shù)赜秒姇r(shí)，必須使用穩(wěn)壓器。

HDPE土工膜注意事項(xiàng)

（1）土工膜的接縫處理是施工的關(guān)鍵程序，直接影響工程運(yùn)行，據(jù)質(zhì)量檢測(cè)表明，采用熱焊方法比較理想。（也可用專用膠粘接）熱焊方法是PE土工膜相接的表面加熱處理，使之表面熔化，然后通過(guò)壓力使之融合成一體，

（2）土工膜沿一定方向鋪設(shè)，土工膜兩邊均預(yù)留一定PE膜與PET不粘合層，鋪設(shè)時(shí)要調(diào)整好每個(gè)單元土工膜走向，以便于兩個(gè)單元土工膜的焊接。

（3）土工膜鋪設(shè)后，要用砂袋壓住，以防風(fēng)動(dòng)，邊緣接縫處要求不能有污物、水分、塵土等。

（4）焊接前要調(diào)整好接縫處兩幅邊PE單膜，使之搭接一定的寬帶，且平整、無(wú)折皺。

（5）焊接時(shí)，是有一定經(jīng)驗(yàn)的技術(shù)人員焊接，焊接使用專用焊接機(jī)進(jìn)行焊接。要調(diào)整好溫度和速度，（也可膠粘接）。

根據(jù)多年實(shí)踐證明，土工膜厚度不小于0.25mm，太薄可能產(chǎn)生氣孔，且易在施工中受損而降低防滲效果。土工膜施工中，特別要注意做到鋪設(shè)不宜過(guò)緊，不得打皺，拼接要牢固。要嚴(yán)格按技術(shù)規(guī)范施工，把好準(zhǔn)備、鋪設(shè)、拼接、檢驗(yàn)和回填等五道質(zhì)量關(guān)。
