日韩丝袜美女视频一区二区 ,亚洲午夜成人无码剧场,yw193国产在线,亚洲午夜电影理论片费看,欧美v一区二区三区,99RE在线视频精品,这里只有精品

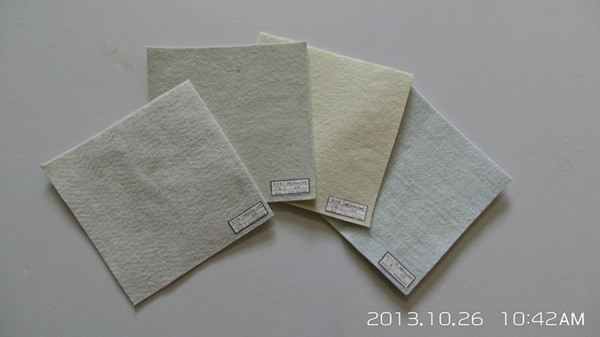

復(fù)合土工膜的老化規(guī)律：
1、暴露在陽光下的復(fù)合土工膜老化速度異?？?，一般最多只能使用一年，而埋在土中或水下即有覆蓋保護(hù)下的復(fù)合土工膜老化速度將緩慢的多，且明顯減慢趨于穩(wěn)定的趨勢。
2、我國目前應(yīng)用較廣泛的丙綸，滌綸，聚乙烯三種化纖合成材料織物，丙綸老化速度快，滌綸和聚乙烯老化速度慢。
3、對于同一種復(fù)合土工膜，在相同的使用條件下，白色或淺色的老化的快，深色和黑色的老化慢，短纖維，薄型的老化快，粗纖維，厚型的老化慢。
復(fù)合土工膜預(yù)防老化的方法：
1、在材料中添加防老化抑制光、氧、熱等外因?qū)Ω叻肿拥淖饔?，如添加適量的抗氧化劑，光穩(wěn)定劑，我國目前已闡述暴露在陽光下，可以使用20年的編織布，但造價(jià)還較高，不適應(yīng)工程大面積使用。
2、進(jìn)行物理防護(hù)，如在制品上涂漆，鍍金屬等，防止制品與氧氣及紫外線直接接觸和照射，在運(yùn)輸過程中土工膜應(yīng)有較好的遮擋光，氧，熱作用的包裝或覆蓋。貯藏時(shí)應(yīng)放置室內(nèi)，避免氧、熱的作用露天存放最多不宜超高15d。
3、據(jù)大量資料分析對于復(fù)合土工膜防老化，巖土保護(hù)厚度不應(yīng)小于40cm.施工期間應(yīng)盡量縮短時(shí)間，如受條件限制暴露時(shí)間較長時(shí)，應(yīng)選用抗老化能力較強(qiáng)的黑膜，深色或加有防老化劑的產(chǎn)品。
4、對于濾層或防滲功能復(fù)合土工膜，一般只在運(yùn)輸，施工過程中需要一定的強(qiáng)度，以免變形或受到各種外力作用造成破壞；在工程完工后，復(fù)合土工膜所受到的荷載較小，因此在長期使用過程中，強(qiáng)度有一定程度的降低，但不影響其功能發(fā)揮，選用一般的復(fù)合土工膜即可，對于加筋補(bǔ)強(qiáng)的土工合成材料，強(qiáng)度要求較高，最好選用粗纖維或變質(zhì)性織物，帶狀織物或土工格柵等材料，他們不但有較高的防老化能力，而且具有高度的形模量。
